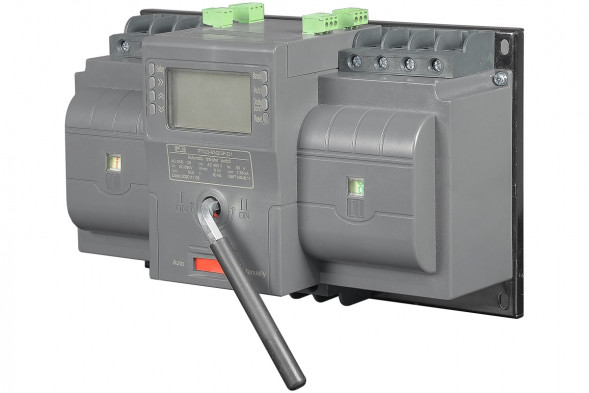

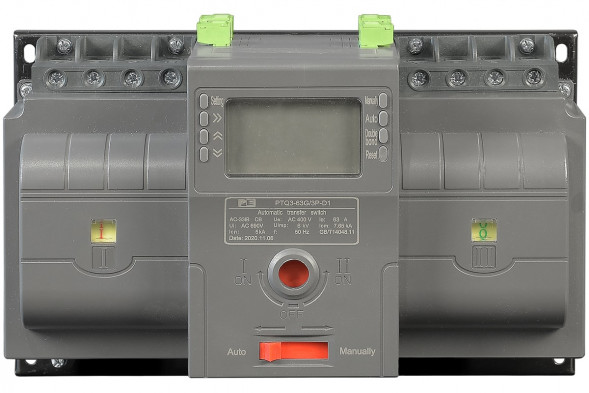

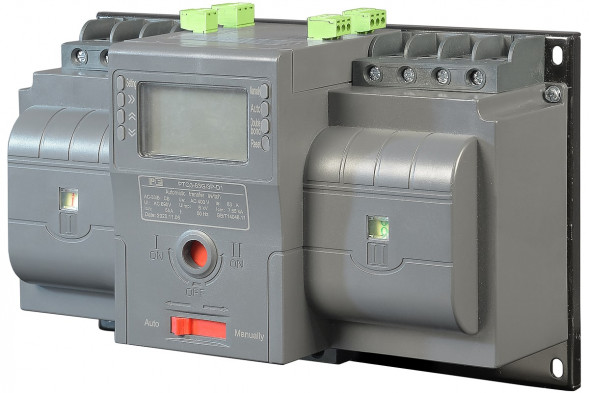

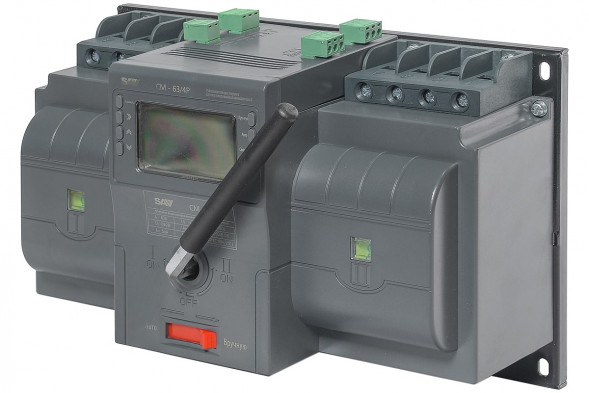

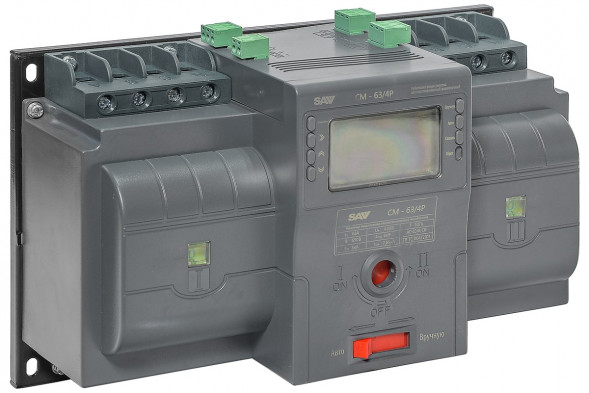

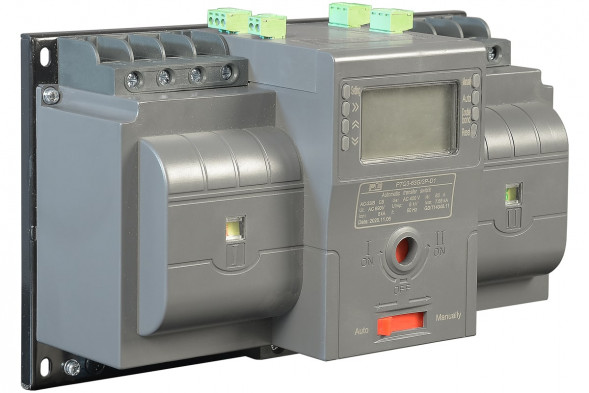

Компактный интеллектуальный рубильник ввода резерва со встроенным программируемым контроллером:
-
Выпускается в версиях с 3 или 4 полюсами
Программирование встроенного контроллера в 8 шагов по 1-страничной инструкции
Может давать сигнал на запуск генераторной установки
Может работать самостоятельно или с внешним контроллером
Есть защита от КЗ благодаря встроенным автоматическим выключателям
Приводится в действие электродвигателем со встроенным питанием с возможностью ручного переключения (прилагается ручка-ключ).
Срабатывает в результате:
-
Потери напряжения
Обрыва фазы
Пониженного напряжения или напряжения выше нормального
Обеспечивает
-
управление задержкой
управлением генератором
взаимодействие с пожарной сигнализацией
Три рабочих режима:
-
FF1 - автоматический режим
FF0 - автоматический переход с нормального питания на резервное, возврат с резервного на нормальное не предусмотрен
FF2 - режим работы без автоматических переключений
ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/4P/Automated transfer switch
|
Свойства |
Преимущества |
|---|---|
|
Может управлять генераторной установкой |
Выполняет базовые функции шкафа АВР |
|
Содержит автоматические выключатели на DIN-рейке |
Обеспечивает безопасность электроустановки |
|
Имеет внутренний источник питания в функцией резервного питания |
Нет потерь на питание устройства |
|
Лёгкое программирование контроллера в 8 шагов |
Лёгкая и быстрая первичная настройка |
|
Контроллер может измерять параметры всех фаз линий питания |
Высокий уровень безопасности |
УСЛОВИЯ ПРИМЕНЕНИЯ
-
Окружающая температура: -20...+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев

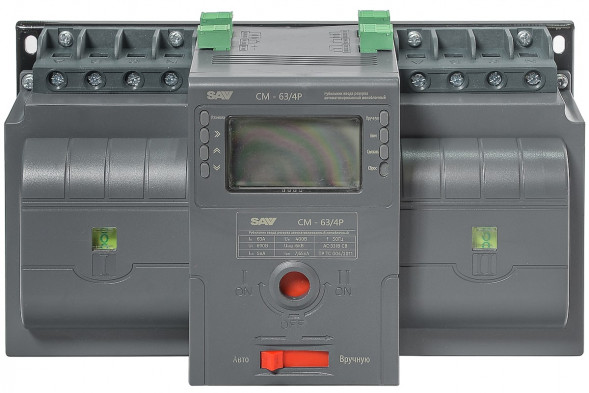

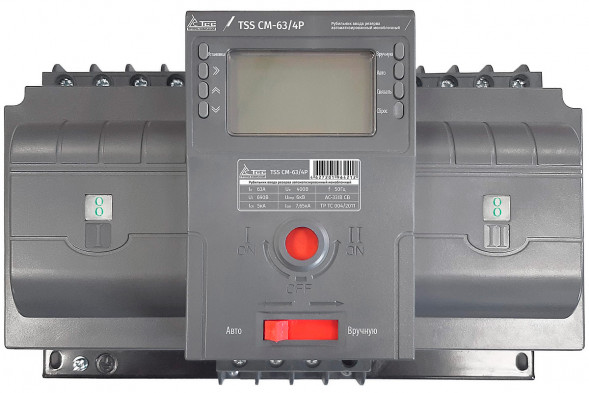

ОРГАНЫ УПРАВЛЕНИЯ

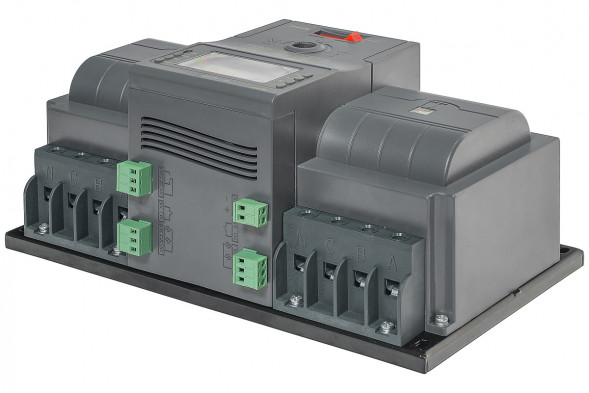

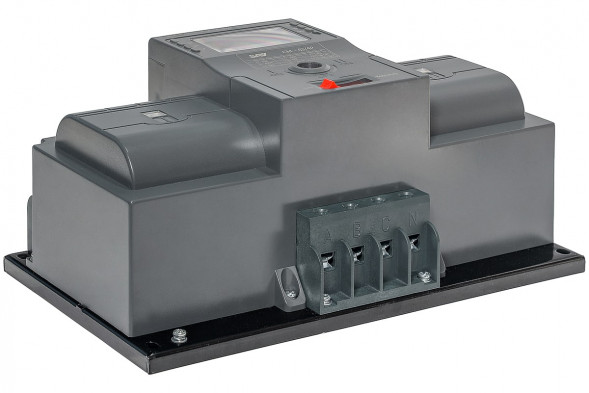

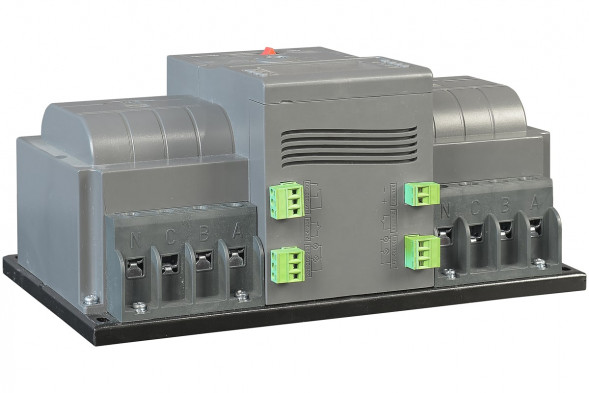

ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА
НАЗНАЧЕНИЕ РУБИЛЬНИКА
РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/4P/Automated transfer switch
